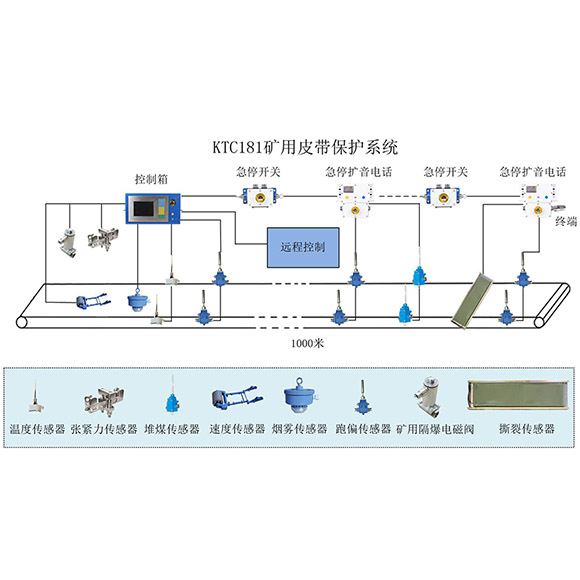

KTC181皮帶保護系統介紹：

　　KTC181皮帶保護系統是通過工業性試驗的通信控制系統。皮帶機綜合保護裝置是專門用于煤礦工作面和膠帶運輸機監測、保護、控制、通話、報警于一體的先進控制系統，因為采用了先進的嵌入式計算機技術和現場CAN總線控制以及西門子PLC技術，使KTC181系統性能穩定、功能強大，操作簡單，維護便捷，是煤礦安全生產的理想裝備。

　　KTC181皮帶保護系統產品功能：

　　KTC181皮帶保護系統整體采用工業PLC和嵌入式計算機技術，人機界面采用10.4寸顯示大屏，可實現井下掘進順槽皮帶、采煤工作面順槽皮帶、主運輸皮帶以及洗煤廠皮帶等的保護，控制、 沿線通話、故障檢測、顯示及報警等功能,帶有標準的以太網接口、RS485、RS232接口。

　　從小皮帶到主運皮帶；從單條運輸膠帶到整個礦井的所有固定膠帶機運輸系統；從簡單的頭尾搭接到“丁” 字型、“山” 字型搭接 ；從設備啟停控制到工作電流 、電壓顯示、皮帶速度檢測和顯示、煤倉煤位檢測和顯示、高低煤位停機；電機溫度、運行頻率、風機狀態等的檢測和顯示及計算機遠程傳輸通信、故障自診斷等均可提供全套解決方案。

　　KTC181皮帶保護系統特點：

　　一、皮帶保護系統可用于對井下工作面和皮帶機的集中控制

　　（1). 應用在工作面時的功能：

　　1) 采煤機、前后部運輸機、轉載機、破碎機的單啟單停、點動、連鎖啟停（按逆煤流方向啟車，順煤流方向停車）等；

　　2) 前后部運輸機遠啟、遠停和沿線的閉鎖功能；

　　3) 工作面沿線的單工擴音通話功能（擴音強度大于100dB）；

　　4) 工作面沿線的信號打點功能（信號響度大于100dB）；

　　5) 各設備電壓、電流采集功能；

　　6) 顯示功能：主控制箱采用10.4寸TFT大屏幕液晶顯示，各設備的啟停狀態及沿線電話狀態都以動畫和漢字的形式進行雙重顯示；

　　7) 信息提示功能：工作人員的每一步操作都在主控制箱10.4寸顯示屏上的信息欄內進行顯示；

　　8) 設備啟停時間統計、顯示功能；

　　9) 清水泵、乳化泵的啟停控制；

　　10) 靈活的參數設置及調整功能；

　　(2).皮帶機綜合保護裝置應用在膠帶輸送機時的功能：

　　1) 多條皮帶的集中及分布式控制；

　　2) 抱閘電機及驅動電機的啟停控制及報警功能；

　　3) 跑偏、堆煤、煙霧、溫度、帶速、縱撕傳感器和拉線急停的實時監測和語音報警功能，并在10.4寸的顯示屏上進行顯示；

　　4) 感煙及超溫灑水功能；

　　5) 主控制箱可提供30路輸入和26路輸出端口。

　　6) 各條皮帶狀態信息的上傳功能，供井上計算機顯示與分析；

　　7) 主控制箱在集控狀態下可接收井上的啟停指令，接受井上命令操控；

　　8) 井上調度電話與皮帶沿線擴音電話的擴播功能；

　　9) 井上計算機對井下上傳信息的存儲與打印功能；

　　二、皮帶保護系統采用現場CAN總線進行數據傳輸，有效提高通訊距離和傳輸?shù)目煽啃浴?/span>

　　三、KTC181.1礦用本安型控制箱就地帶有所有檢測及控制的參數調整功能。

　　皮帶保護系統八大保護：

　　皮帶保護系統八大保護包括了：防滑保護作用、堆煤保護、防跑偏保護、溫度保護、煙霧保護、自動灑水裝置、速度保護、防撕裂保護、雙向急停保護。

　　1.防滑保護作用

　　防滑保護裝置是指當驅動滾筒與輸送帶打滑摩擦?xí)r，可以使帶式輸送機自動停機并且報警。

　　2.堆煤保護作用

　　堆煤保護裝置是指當皮帶運輸機機頭發生推煤時，系統自動使皮帶運輸機自動停機并且報警。

　　3.防跑偏保護

　　防跑偏裝置保護是指當發生皮帶運輸機發生跑偏時，系統自動糾正；發生嚴重跑偏時，系統會自動停機并且報警。

　　4.溫度保護

　　溫度保護是指溫度過高，超過500度，自動停機并且報警。當運輸皮帶在驅動滾筒打滑，使得皮帶與驅動滾筒直接發生摩擦，溫度升高到500度，系統會自動停機并且報警。

　　5.煙霧保護

　　煙霧保護裝置是指當皮帶運輸機附近有煙霧生成，并且達到一定濃度時，保護裝置會自動發出聲光報警且自動停機。

　　6.自動灑水保護

　　自動灑水保護裝置是指當運輸皮帶在驅動滾筒打滑，使得皮帶與驅動滾筒直接發生摩擦，溫度升高到500度持續3-5分鐘，易熔棒自動融化，顯示自動停機，并對驅動膠帶和驅動滾筒同時灑水滅火降溫。

　　7.張緊力下降保護

　　張緊力下降保護是指當運輸皮帶張緊力下降時，輸送帶和驅動滾筒之間產生打滑時，系統會自動停機并且報警。

　　8.防撕裂保護

　　防撕裂保護裝置是指運行的膠帶縱向撕裂時，防撕裂保護應報警，同時終止皮帶輸送機的運行。
