全礦網絡各環的交換機支光纖直接接入調度室的核心交換機，形成獨立環網。調度室配置兩臺核心交換機，核心交換機配備備用光口，降低網絡故障率。煤礦工業環網系統作為一個整體進行監控與管理，使礦井在“采、掘、運、風、水、電、平安〞等生產環節全面實現信息化，實時掌握全礦井信息，形成統一、完整的有機整體，建立礦井集中監測監控管理系統。

　　山東新云鵬煤礦井下工業環網系統分為管理層、控制層和設備層三層結構，其中管理層為礦地面局域網，控制層采用高速工業以太環網，設備層采用現場總線，保證了現場子系統的實時性和可靠性。

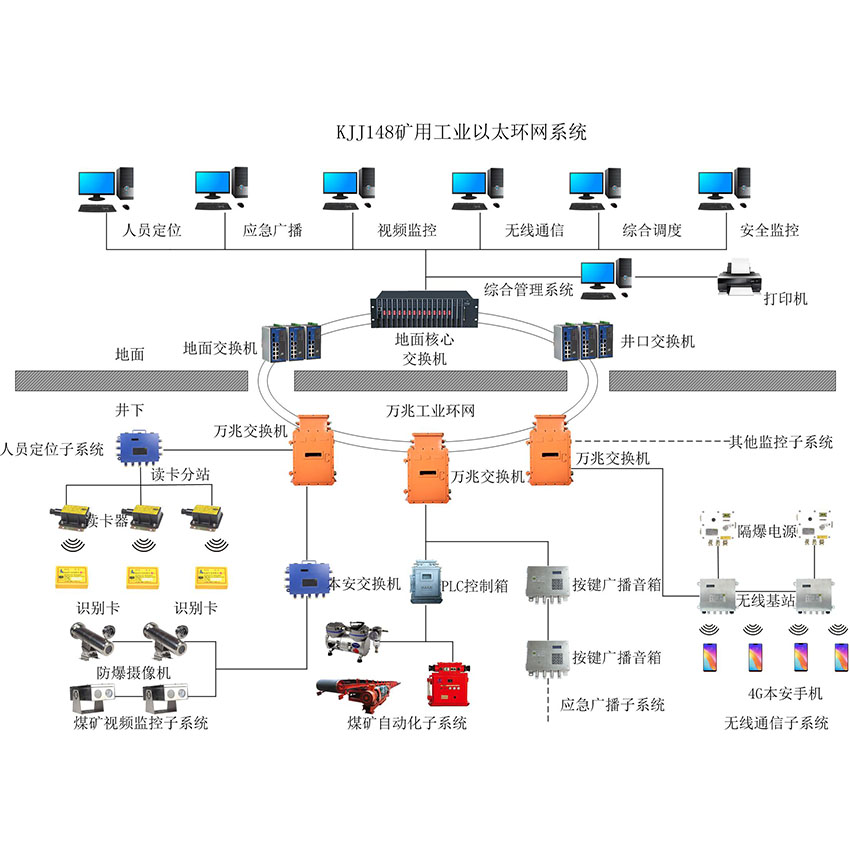

　　山東新云鵬煤礦井下工業環網系統組成

　　系統主要由核心交換機、井上節點交換機、井下隔爆兼本安環網交換機、防爆電源等組成，實現井下系統的有機融合。

　　整個自動化綜合控制采用赫斯曼工業級的設備，實現井下高溫、高濕等惡劣環境的穩定運行

　　山東新云鵬煤礦井下工業環網系統優點

　　平臺運行穩定、可靠性好、線路機械強度高，通訊協議采用標準的TCP/IP網絡協議

　　先進網絡管理平臺，實現顯示交換機各種數據

　　具備100GE、50GE、40GE、10EG等各種豐富的光接口，滿足智慧化礦山需求

　　平臺傳輸速率高、寬帶容量大、傳輸距離遠、抗干擾和雷擊能力加強

　　對所有的綜合自動化網絡設備進行實時監控，出現故障實時報警

　　在礦信息網與監控網中采用專用防火墻連接，實現監控網的安全隔離

　　采用先進的多主并發通訊模式，系統檢測速度快，實時性強，核心交換機提供OPC協議，支持監控軟件的集成

　　整個寬帶傳輸網徹底突破了低速總線下的技術瓶頸，系統節點容量大大增加，穩定性強

　　井下交換機經過防爆認證，具有MA，同時增加UPS電源保護，在停電后，可運行六個小時以上

　　山東新云鵬煤礦井下工業環網系統依靠5G專網系統實現5G技術在煤礦井下各主要生產場景應用良好，達到高冗余、高可靠、超寬帶、低時延的保障井上下的通訊安全的要求，成功解決了煤炭常態化移動性作業下數據傳輸難題。
